Laminado a Quente

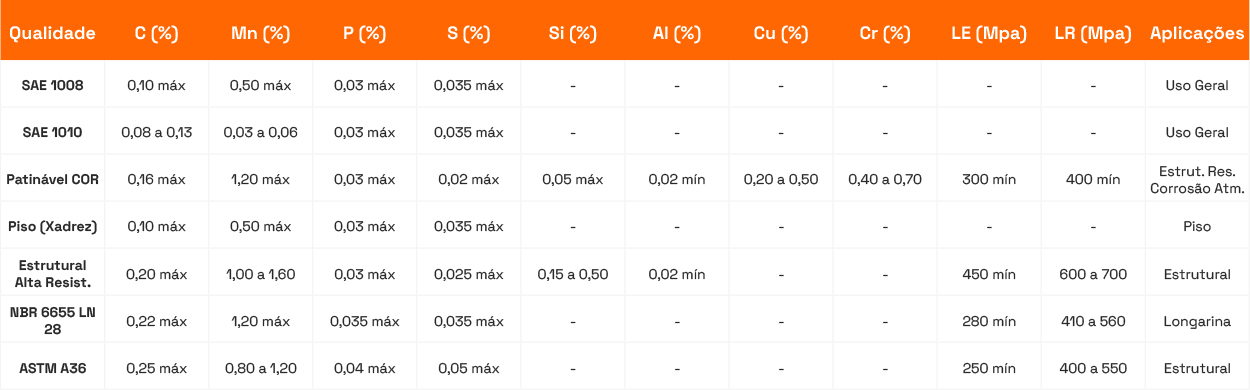

Qualidade	C (%)	Mn (%)	P (%)	S (%)	Si (%)	Al (%)	Cu (%)	Cr (%)	LE (Mpa)	LR (Mpa)	Aplicações
SAE1008	0,10 máx	0,50 máx	0,030 máx	0,035 máx	-	-	-	-	-	-	Uso Geral
SAE 1010	0,08 a 0,13	0,03 a 0,06	0,030 máx	0,035 máx	-	-	-	-	-	-	Uso Geral
Patinável COR	0,16 máx	1,20 máx	0,030 máx	0,020 máx	0,05 máx	0,02 mín	0,20 a 0,50	0,40 a 0,70	300 mín	400 mín	Estrut. Res. Corrosão Atm.
Piso (Xadrez)	0,10 máx	0,50 máx	0,030 máx	0,035 máx	-	-	-	-	-	-	Piso
Estrutural Alta Resist.	0,20 máx	1,00 a 1,60	0,030 máx	0,025 máx	0,15 a 0,50	0,02 mín	-	-	450 mín	600 a 700	Estrutural
NBR 6655 LN 28	0,22 máx	1,20 máx	0,035 máx	0,035 máx	-	-	-	-	280 mín	410 a 560	Longarina
ASTM A36	0,25 máx	0,80 a 1,20	0,040 máx	0,050 máx	-	-	-	-	250 mín	400 a 550	Esrutural

Laminado a Frio

Qualidade	C (%)	Mn (%)	P (%)	S (%)	LE (Mpa)	LR(Mpa)	Aplicações
SAE 1006	0,08 máx	0,45 máx	0,03 máx	0,035 máx	-	-	Uso Geral
SAE 1008	0,10 máx	0,50 máx	0,03 máx	0,035 máx	-	-	Uso Geral
NBR 5915 EM	0,12 máx	0,50 máx	0,04 máx	0,04 máx	-	390 mín	Estampagem
NBR 6651 EEV	0,08 máx	0,40 máx	0,03 máx	0,03 máx	230 mín	350 mín	Estrutural

Tubo

Norma	Graus	Composição Quimica (%)										Propriedades Mecânicas
		C	Mn	P máx	S máx	Cu	Ai	Si	Nb	Ti	Cr	LE (MPa)	LR (MPa)	Along (%)*(3)
SAE	1006	0,08 máx	0,45 máx	0.04	0.05	-	-	-	-	-	-	-	-	-
	1008	0,10 máx	0,50 máx	0.04	0.05	-	-	-	-	-	-	-	-	-
	1010	0,08-0,13	0,30-0,60	0.04	0.05	-	-	-	-	-	-	-	-	-
	1012	0,10-0,15	0,30-0,60	0.04	0.05	-	-	-	-	-	-	-	-	-
	1020	1,17-0,23	0,30-0,60	0.04	0.05	-	-	-	-	-	-	-	-	-
	1021	0,17-0,23	0,60-0,90	0.04	0.05	-	-	-	-	-	-	-	-	-
ASTM A36	-	0,25 máx	-	0.04	0.05	*(1)	-	0,40 máx	-	-	-	250 mín	400-550	23
ASTM A570	Gr 36	0,25 máx	0,90 máx	0,90 máx	0.035	0.04	*(1)	-	-	-	-	250 mín	365 mín	22
	Gr 45	0,25 máx	1,35 máx	0.035	0.04	*(1)	-	-	-	-	-	310 mín	415 mín	19
	Gr 50	0,25 máx	1,35 máx	0.035	0.04	*(1)	-	-	-	-	-	345 mín	450 mín	17
ASTM A572	Gr 42	0,21 máx	1,35 máx	0.04	0.05	*(1)	-	0,40 máx	-	-	-	290 mín	415 mín	20
	Gr 50	0,23 máx	1,35 máx	0.04	0.05	*(1)	-	0,40 máx	-	-	-	345 mín	450 mín	18
-	LNE400	0,11 máx	1,40 máx	0.02	0.018	-	0,015-0,060	0,15 máx	0,040 máx	0,050 min	-	400 mín	520 mín	18
-	LNE60	0,12 máx	1,60 máx	0.025	0.015	-	0,015-0,060	0,35 máx	0,030 min	0,070 min	-	600 mín	650 mín	16
PATINÁVEL	(*5) COR 300	0,18 máx	1,30 máx	0.025	0.03	0,50-0,50	0,015-0,040	0,20-1,5	-	-	0.8	300 mín	400 mín	19
	(*5) COR 350	0,18 máx	1,40 máx	0.06	0.03	0,50-0,50	0,015-0,070	0,35-1,5	-	-	0.8	350 mín	500 mín	18
NBR 6656	LNE 38	0,10 máx	1,10 máx	0.03	0.03	-	0,020 mín	0,35 máx	-	-	-	380-530	460-600	22
	LNE 50	0,12 máx	1,50 máx	0.03	0.015	-	0,020 mín	0,35 máx	0,12 máx	0,20 máx	-	500-620	560-700	18
DIN 17100	RST37.2	0,17 máx	-	0.05	0.05	-	-	-	-	-	-	235 mín	340-470	24
	ST 44.2	0,21 máx	-	0.05	0.05	-	-	-	-	-	-	275 mín	410-540	20
	ST 52.3	0,20 máx	*(2)	0.04	0.04	-	-	*(2)	-	-	-	355 mín	490-630	20
-	LE 650	0,12 máx	2,00 máx	0.025	0.01	-	0,015 mín	0,010 máx	0,090 máx	0,15 máx	*(4)	650 mín	700-880	12
	LE700	0,12 máx	2,10 máx	0.025	0.01	-	0,015 mín	0,010 máx	0,090 máx	0,15 máx	*(4)	700 mín	750-950	10

Zincada

Qualidade		C (%)	Mn (%)	P (%)	S (%)	LE (Mpa)	LR (Mpa)	Aplicações
NBR 7008 ZC REV. Z275		0,15 máx	0,60 máx	0,05 máx	0,05 máx	-	-	Uso Geral
NBR 10135 ZAR 230 REV. Z275		0,20 máx	-	0,04 máx	0,04 máx	230 mín	310 mín	Estrututal
NBR 7008 ZAR 345 REV. Z275		0,20 máx	-	0,10 máx	0,04 máx	345 mín	430 mín	Estrutural

Galvalume

Qualidade	Tipo	C (%)	Mn (%)	P (%)	S (%)	LE (Mpa	LR (Mpa)	Aplicações
ASTM A792	AZM 150	0,10 máx	0,60 máx	0,03 máx	0,035 máx	205-410	-	Contrução civil
